BTL901壓力變送器
液體、氣體、蒸汽壓力測量、液體液位測量。
●抗過載和抗沖擊能力強
●精度高，穩定性好。
●二線制工作方式，4～20mA信號輸出。
●敏感部件及線路板是全固體結構，堅固抗振。
●抗干擾能力強，溫度穩定性好。
●防爆殼體結構，可全天候使用。

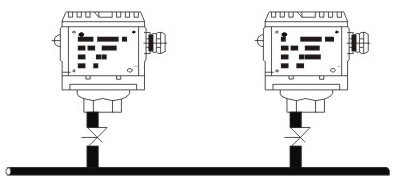

●結構輕巧，簡單合理，無須支架，無須水平安裝，可直接任意位置安裝在管道上。
工作原理

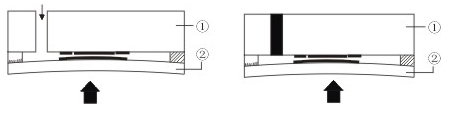

介質壓力直接作用于陶瓷片，使測量膜片產生偏移。正常的壓力使膜片偏移 0.025mm；超壓狀態
也只使膜片偏移0.1mm。此時，測量膜片貼到了陶瓷支架上，避免了損壞。膜片位移產生的電容量，
與其直接連接的電子部件檢測，放大和轉換為標準信號輸出。

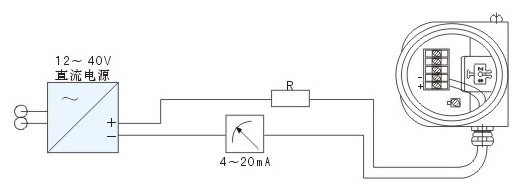

測量系統接線圖
在系統回路中必須采用屏蔽信號電纜，并可靠接地。

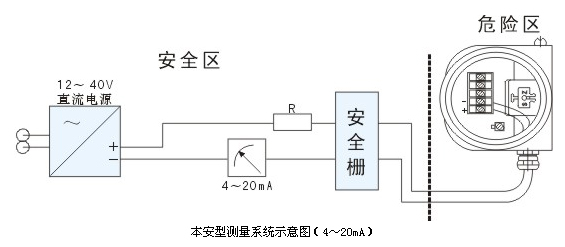

本安型壓力變送器
BTL90本安型壓力變送器采用本質安全電路，適用于爆炸危險區域，防爆等級ExiaⅡCT4，技術
性能指標與普通型壓力變送器相同。
在系統回路中必須采用屏蔽信號電纜，并可靠接地。
安裝方式
固定配件

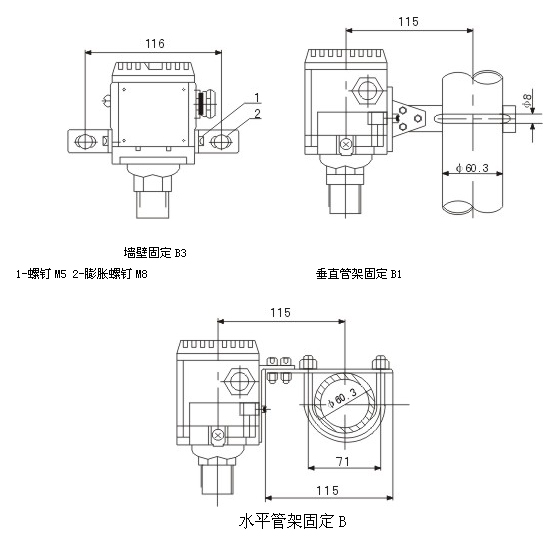

用戶可依據現場環境及固定要求，用墻裝配件或管裝配件。
電源：24V·DC；無負載時變送器可工作在12V·DC，******為40V·DC。
輸出信號：4～20mA
溫度范圍：環境溫度-40℃～80℃
介質溫度-40℃～85℃
儲存溫度-40℃～85℃
超壓極限：見量程表
相對濕度：0～95%。
阻尼：0.5S。
重量：0.85kg，
精度：±0.1%±0.2%±0.5%包括線性、變差和重復性的綜合誤差。
穩定性：******量程的±0.1%（1年）
溫度影響：在-20～80℃內，變化量±0.15%/10℃。
超壓影響：加超壓極限內壓力后，誤差為******量程的±0.25%。
防爆等級：ExiaⅡCT4～CT6(本安型)
負載阻抗R與電源電壓V的關系為：R≤50(V-12)Ω
振動影響：在任何軸向上頻率15Hz，誤差小于******量程的±0.01%/g。
電源影響：小于輸出量程0.01%/V。
負載影響：如輸入電壓滿足負載特性，則無負載影響。
安裝位置影響：無
模擬型調節和校準
將調整滑蓋的螺釘旋松，撥開滑蓋露出電位器調整孔。 Z （Zero）零點調節范圍
±5%; S(Span)滿量程調節范圍30%。 如需要較大范圍的調整， 可以通過PCB板上
的電阻實現零點50%上調，量程遷移比10：1，電位器可實現3：1的遷移。
智能型調節和校準
打開蓋子同時按住Z。S鍵5秒以上，激活功能。按住Z鍵5秒以上，設置當前壓力點為4mA。
加滿點壓力按住S鍵5秒以上，設置當前壓力點為20mA。
